YZR5170GXFSG70/E6型東風D9水罐消防車

技術規格書

（東風EQ1185DJ9CDF型底盤）

一、整車要求

東風D9水罐消防車是由二類汽車底盤、罐體、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，載液量7.0方，水罐材質為優質碳鋼板，水罐內部做防腐處理。該車裝備CB10/40消防泵，PS8/30W消防炮。

二、整車主要參數

外廓尺寸：8220x2500x3550mm

最大總質量：17000kg

額定質量：7000kg

整備質量：9550kg

載液量：水7000L

最高車速：95km/h

水泵額定流量：40L/s@1.0MPa

消防炮額定流量：30L/s@0.8MPa

消防炮射程：≧60m

接近角/離去角：21°/13°

三、底盤主要參數

型     號：EQ1185DJ9CDF 東風D9國Ⅵ底盤

驅動型式：4×2

軸    距：4700mm

最高車速：105km/h

發動機型號：B6.2NS6B230

額定功率：169KW

排    量：6200ml

總 質 量：18000kg

四、駕駛室

結    構：平頭、四開門雙排駕駛室，后排座位安裝3具空氣呼吸器托架。

座位設置：前排3人（含駕駛員）+后排3人

設    備：除原車設備外，加裝有100W警報器、取力器控制開關及警燈控制盒。

五、容罐

容    量：水7000L

材    質：水罐采用優質碳鋼板，罐體內部進行腐處理，水罐罐采用優質不銹鋼板，水罐底板4mm碳鋼板，水罐側板及封板3mm碳鋼板，水罐頂板3mm碳鋼花紋板。

結    構：鋼板焊接式，內設防蕩板

設    備：2 1個人口蓋，帶有快速鎖緊及開啟裝置

           2 1個溢流裝置

           2 1個液位指示計

2 1個排污口，手動閥控制

技術要求：符合XF39《消防車消防要求和試驗方法 》的有關規定

六、消防泵

型　 號：CB10/40 常壓消防泵

流    量：40L/s

壓    力：1.0Mpa

最大吸深：7m

引水時間：≤35s

真空泵形式：活塞式

安裝形式：后置式

七、管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。

罐出水管路：設有1個DN125的罐出水管路，水由罐體進入消防泵，裝有1只DN125手動蝶閥，通過DN125撓性接頭連接水罐與消防泵。

外進水管路：消防泵后部有一個外進水口，外接125吸水管，內扣式管牙接口；

出水管路： ※ 消防泵左右各有1個DN80的常壓出水口；

※ 1個DN80的炮管路，采用DN80撓性接頭，用DN65炮球閥控制。

注水管路： ※ 2個DN65管路（外注水）位于泵房內左右兩側；

            ※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；

放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、取力器

     型    式：夾心式(全功率)

     操    縱：電磁閥控制（電動操控）

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

九、消防炮

型   號：PS8/30W

流   量：30L/s

射    程：≥60 m

壓    力：0.8MPa

回轉角度：水平360°，俯仰-35°～70°

十、器材箱

材   質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構：全鋼框架焊接結構，車身左右側各有4扇鋁合金卷簾門，后泵房后側1扇鋁合金卷簾門，輕便可靠、噪聲小，下設防滑翻轉踏板。

器材布置原則

v  按戰斗編成和戰斗展開設計器材集成；

v  按人體工程學原理設計各種器材托架；

v  按使用邏輯關系和使用頻率放置器材；

v  站在地面或踏板上2個動作內取用任何器材。

十一、翻轉踏板

材    質: 優質Q235鋼材；蒙皮為鋁合金板（陽極氧化處理）。

結    構：采用鉸鏈和門止口雙重鎖定，安全可靠。

十二、電器系統

※ 駕駛室頂部配備1.6米長排豪華紅紅LED警燈。

※ 整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有3個紅藍爆閃燈及3個側照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有照明燈，并符合GB4785規定。

※ 警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。

十三、總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合GB7956的規定；

3、 液罐質量符合XF39的規定;

4、 整車外觀美觀大方,平整度符合XF39的規定;

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十四、隨車文件

1） 底盤使用說明書          7）底盤號碼拓印件

2） 底盤維修手冊            8）消防車使用說明書

3） 底盤質量保修卡          9）消防車消防器材清單

4） 底盤合格證              10）消防車合格證

5） 隨車工具清單            11）消防車跟蹤服務卡

6） 發動機號碼拓印件        12）消防車交接清單

十五、器材配置

CB10/40常壓水罐消防車

器材標準配置表——內扣式

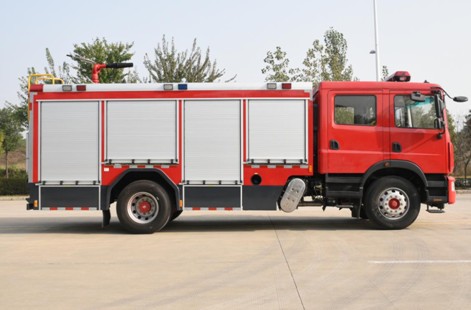

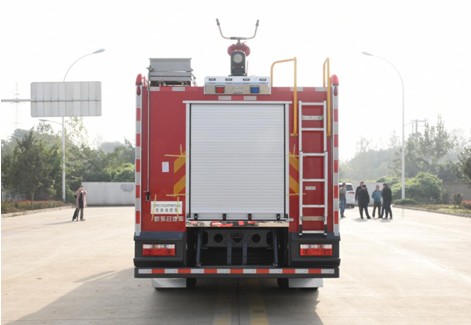

十六、多方位圖
