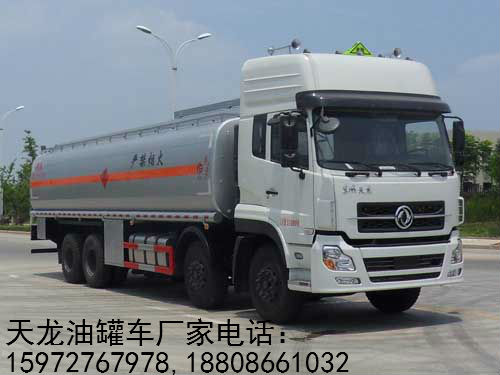

東風天龍前四后八油罐車整車配置說明：
天龍高頂雙臥白色新款豪華駕駛室，可選配雷諾國四發動機320馬力或康明斯發動機292馬力或康機270馬力發動機，7噸雙前橋（盤式制動），10噸后雙橋，陜齒12檔（12JS160TA），295∕80R22.5真空胎，400油箱，帶空調。軸距：2050+4400+1350。盤式制動，ABS，限速裝置。
罐體容積33.2立方米，單倉或可分倉，帶優質車載泵，選裝流量表，罐頂兩只歐標罐蓋，罐體底部?jī)芍痪o急切斷裝置（海底閥），罐體采用武鋼產Q-235 6mm厚優質板材(國標板材)制作，罐體成型采用同行業最先進的卷板機一次成型，罐體筒體及前后封頭均采用機器自動焊工藝（非人工手動焊接，使焊縫與母體板材的強度達到一致），漲型封頭，使罐體前后封頭更耐沖擊。罐體成型后先做探傷檢測，試水壓試氣壓。然后做兩道防銹漆(防銹處理工作到位，可延長油罐車的使用壽命)，之后才是整車安裝。
東風天龍前四后八油罐車參數：
【主要技術參數】
產品商標 楚勝牌 公告批次 274 產品名稱加油車產品型號CSC5311GJYD10型加油車
總質量(Kg)31000罐體容積(m3)23.99
額定載質量(Kg)16065,16000外形尺寸11990×2500×3690,3450
整備質量(Kg)14805貨廂尺寸××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)2,3載質量利用系數
接近角/離去角(°)28/10前懸/后懸1460/2980,1460/2900,1460/2730
軸數4軸距1850+4350+1350,1950+4250+1350,1850+4350+1430,1950+4250+1430,1850+4600+1350,1950+4500+1350,1850+4600+1430,1950+4500+1430,1950+4250+1300,1950+4500+1300,2050+4400+1350,2050+4000+1350,1850+4600+1400
軸荷(Kg)6500/6500/18000(并裝雙軸)最高車速(Km/h)80
其它備注：1、運輸介質:汽油,類項號:第3類,密度700千克/立方米,罐體有效容積23.99立方米,罐體外形尺寸9000×2430×1630;加油裝置型號/廠家: 80YHCB-60/山東博山齊魯油泵廠;選裝左右兩側扶梯或后部扶梯; 2、側/后防護材料為Q235,側防護螺栓連接,后防護焊接,下邊緣離地高550mm,截面尺寸100×50mm;3、隨底盤選裝駕駛室;4、軸距與后懸對應關系:2050+4400+1350/2730、1850+4350+1350、1950+4250+1350/2980,1850+4350+1430、1950+4250+1430/2900,1850+4600+1350、1950+4500+1350/2730;僅選用295/80R22.5輪胎;限速裝置,輔助制動裝置和前盤制動器的底盤;該車應安裝具有衛星定位功能的行駛記錄儀;ABS型號/廠家: 3631010-C2000/東風電子科技股份有限公司制動系統公司。
【底盤技術參數】
底盤型號DFL1311A10底盤名稱載貨汽車底盤
商標名稱東風牌生產企業東風商用車有限公司
外形尺寸11475,11100,11300,11590×2500×3030,3600,3690,3770,3100,3800輪胎數12
接近角/離去角(°)28/12,28/13輪胎規格11.00-20,11.00R20,295/80R22.5
鋼板彈簧片數9/9/10,8/8/10,3/3/4,9/9/-前輪距2040/2040,1960/1960
燃料種類柴油后輪距1860/1860
排放標準GB3847-2005,GB17691-2005國Ⅳ
發動機型號 發動機生產企業 排量 功率(Kw)
dCi320-40 東風商用車有限公司 11120 236 |
