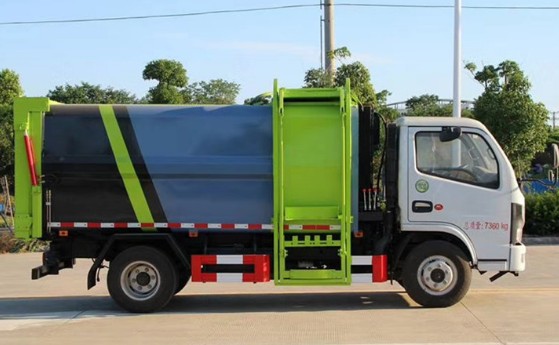

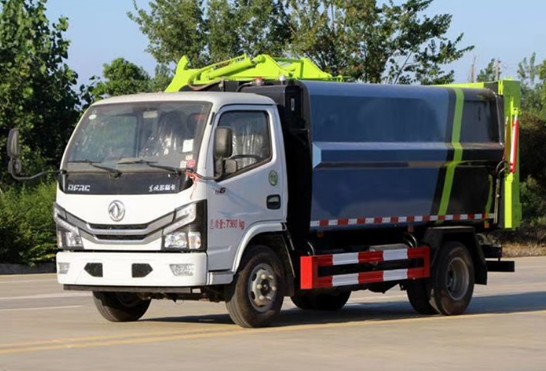

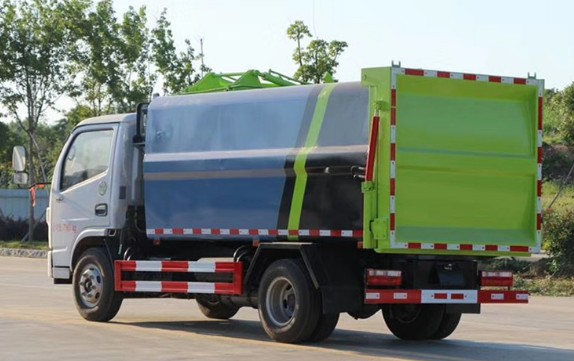

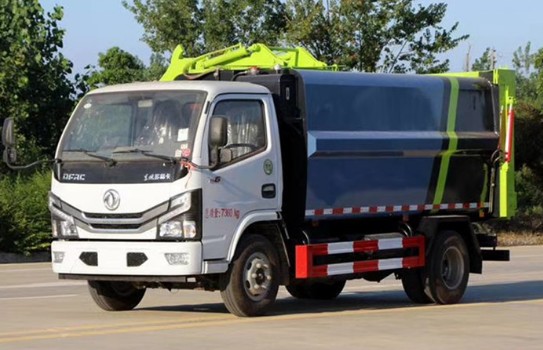

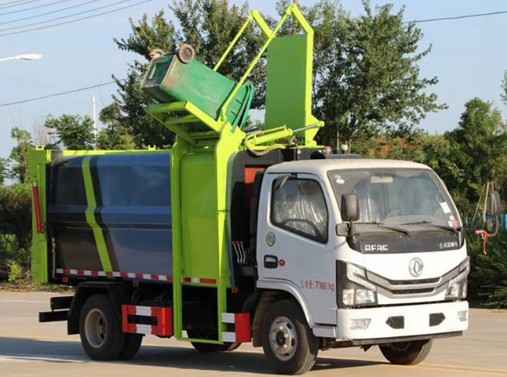

側裝壓縮式垃圾車(自裝卸式垃圾車)采用側上料機構,并設計具有密封功能的垃圾箱后門,通過推鏟對垃圾進行壓縮和卸料,可有效保證產品大裝載量。產品選用東風股份二類底盤,機動性強,搭載高品質電、液元件,操作方便,可靠性高。 適用于城市街道、城鎮居民區、社區、機關院校等地區布置的120L/240L塑料桶裝垃圾的收集和轉運,尤其適用于人口密度高的老城區、狹窄街道生活垃圾的收運;此外,該產品可與垂直式垃圾站和水平式垃圾站對接配套使用。 主要性能及特點: 1.外觀造型美觀大方:垃圾箱橫向截面為方圓形、縱向截面為矩形框架,兩側為圓弧造型,整機顯得美觀大方。 2.裝載能力強:能實現箱內垃圾的壓縮減容,并配備有大容量污水箱,提高垃圾裝載量。 3.推擠卸料:箱體內部有可壓縮功能的推板裝在,不僅可以實現垃圾的壓縮減容,同時可推卸垃圾,卸載垃圾時無殘留。 4.無副車架結構:采用無副車架結構上裝,整車自重輕,節省能耗,裝載量達,提高作業效率。 5.后門液壓鎖緊:后門與箱體之間采用獨特的插銷式鎖緊裝置,鎖緊效果好,垃圾箱與后門總成之間采用特制加強型橡膠條密封,密封性好,杜絕了二次污染,后門鎖緊油缸與啟閉油缸具有防誤操作功能,后門鎖緊沒有打開,后門啟閉動作無法執行。 6.提升裝置:提升裝置采用頂部雙油缸驅動型式,頂蓋和提升裝置聯動,頂蓋打開時,提升裝置上升傾倒垃圾,提升裝置下降式,頂蓋同時下降,避免了頂蓋與提升裝置獨立操作的繁瑣操作,提高了作業效率,避免了頂部敞開造成的異味散發。 7.高可靠性與安全性:采用電、液聯合控制,并設置了防誤操作裝置,保證了各機構動作準確、可靠。 配置參數: 上裝參數: 箱體有效容積5-6m³ 箱體外形:圓矩形 箱體材料:4mm高強度碳鋼板 后蓋開啟形式:液壓?jiǎn)㈤] 后蓋鎖緊形式:液壓鎖緊 卸料方式:推擠卸料 卸料時間:≤35s 提桶翻轉時間:≤25s 放桶時間:≤20s 蓋打開角度:≤70° 后蓋打開時間:≤20s 控制方式:手動/電動(提桶機構為手動) 液壓系統最大壓力:>16MPa 多路換向閥:揚州中梅 液壓油泵:合肥長源 液壓油缸:國產知名品牌 提升機構:提升240L國標塑料垃圾桶 ![]() ![]() ![]() ![]() ![]() 填壓機構 填壓機構由滑板、刮板等構件組成,通過滑板上下滑動與刮板的旋轉將料斗里的垃圾壓入箱體;聯動操作各構件均采用受力良好的梁板或箱形結構,結構牢固,重量輕;填裝器料斗采用耐磨高強鋼,耐磨性好,提高了使用壽命;填裝器下方裝污水箱,杜絕二次污染。 壓填器舉升機構 壓填機構的舉升裝置采用了液壓舉升安全回路,在液壓系統中的舉升油缸上設置設置了單向平衡閥,該閥隔斷了舉升油缸與液壓膠管的直接連接,即使油管爆裂,填壓器也不會突然落下造成惡性事故,提高了使用安全性。 全自動控制系統 駕駛室內操作和前后液、電一體控制,并采用進口PLC (可編程序控制器)集成控制,通過設置邏輯回路保證各操作指令按順序執行,實現滑板和刮板自動循環工作。 上料裝置 不同用戶可根據不同的垃圾收集方式,選裝不用的翻桶(斗)機構:掛桶式翻轉(可掛鐵桶、塑料垃圾桶等)、簸箕斗式翻轉、擺臂式翻轉(可配落地斗)機構等。 關鍵部件采用進口部件,具有壓力大、密封性好、操作安全方便等優點,壓縮式垃圾車采用機電液一體化技術,借助機電液聯合自動控制系統,通過車廂、填裝器和推鏟等專用裝置,實現垃圾倒入、壓碎或壓扁、強力裝填,把垃圾擠入車廂并壓實和推卸,所有裝填、壓縮和卸載作業可選擇全自動和半自動操作模式由司機一人操作即可完成,垃圾收集方式簡便、高效、具有自動反復壓縮以及蠕動壓縮功能,壓縮比高,裝載質量大,作業自動化,動力性、環保性好,整車?yán)眯矢,大大減輕了環衛工人的勞動強度。 產品優勢:
1、由于壓縮式垃圾車上裝結構復雜,自質量較大,降低壓縮式垃圾車自質量,提高其載荷利用率,將降低車輛運營成本。因此采用高強度材料,以降低上裝自質量;擋泥板、裝飾件、蓋板等輔助件可采用密度較小的注塑件,采用集成化程度較高的零部件,以減少空間占用和自質量,同時有利于改善液壓系統的工作性能。
2、專人試車;模擬各種復雜工作環境,所有壓縮發車前實物測試。
3、售后保障;非客戶人為損壞,任何故障無條件售后,客戶零費用解決。
注意事項:
1、作業時應避免無關人員靠近車輛,特別是車輛后部。
2、垃圾應均勻放入填料斗中,不要集中在一側,使車輛重心偏移,或者在填料口斗口沿垃圾堆放過高,影響壓填垃圾和垃圾在垃圾箱內均勻分配。
3、壓填作業時應注意觀察,發現有大塊不能壓縮的其他垃圾(非生活垃圾)須及時停止作業,清除后再繼續作業,避免損壞車輛的工作裝置,嚴禁壓縮建筑垃圾。
4、卸料作業舉升、落下填充器時要確認周圍的安全,慎重地進行操作,切勿在斜坡上舉升填裝器,否則易重心后移造成翻車事故。
5、填充器在沒有落下且鎖止前,不得進入正常行駛。
壓縮垃圾車結構分解圖:
全新升級,外觀簡潔美觀
涂裝工藝全新升級,靚麗持久不褪色
